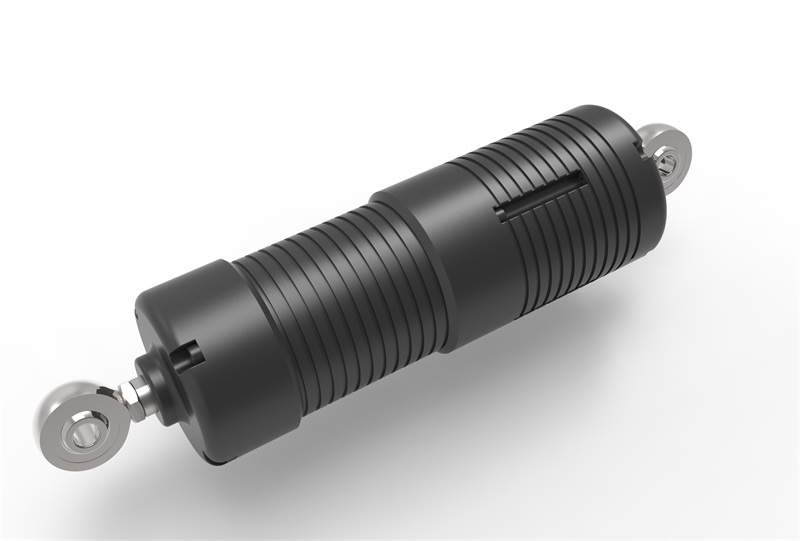

电动缸作为一种将电能转化为机械直线运动的精密装置，其核心原理与结构紧密围绕电机驱动与丝杠传动展开。其核心组件包括伺服电机、减速机构、滚珠丝杠及导向系统，通过模块化设计实现高精度、高效率的直线运动控制。
动力核心：伺服电机与减速机构
电动缸的动力来源为伺服电机，其具备精准的转速、转矩及位置控制能力。电机输出轴通过联轴器与减速机构（如行星齿轮减速器）连接，减速机构的作用是降低电机转速并放大输出扭矩，以适应不同负载需求。例如，在额定负载30KN的电动缸中，减速比可达10:1以上，确保推杆输出足够的推力。
传动核心：滚珠丝杠与螺母
滚珠丝杠是电动缸的核心传动部件，其通过滚珠在丝杠与螺母之间的滚动运动，将旋转运动转化为直线运动。相比传统梯形丝杠，滚珠丝杠具有传动效率高（可达90%以上）、摩擦小、寿命长的特点。例如，某型号电动缸采用C3级滚珠丝杠，导程为5mm，可实现20mm/s至90mm/s的直线速度，同时重复定位精度达±0.01mm。
导向与支撑：防转装置与轴承
为确保推杆直线运动的稳定性，电动缸通常配备导向系统，如直线导轨或防转杆。推杆两端通过深沟球轴承和角接触轴承承受径向与轴向载荷，减少运动过程中的偏摆与振动。此外，部分电动缸采用“螺母反转型”设计，即驱动螺母旋转而非丝杠，进一步优化传动效率与结构紧凑性。
反馈与控制：编码器与闭环系统
电动缸的精密控制依赖于位置反馈装置，如磁编码器或光栅尺。编码器实时监测推杆位移，并将信号反馈至伺服驱动器，形成闭环控制系统。例如，在闭环伺服控制模式下，电动缸可通过PID算法动态调整电流、速度与位置，确保在负载变化时仍能维持±0.005mm的定位精度。
电动缸的模块化设计使其能够灵活适配不同场景需求，从轻载的3C电子设备到重载的冶金装备，其原理与结构的核心逻辑始终围绕电机驱动、丝杠传动与闭环控制展开，为工业自动化提供了高效、可靠的直线运动解决方案。
