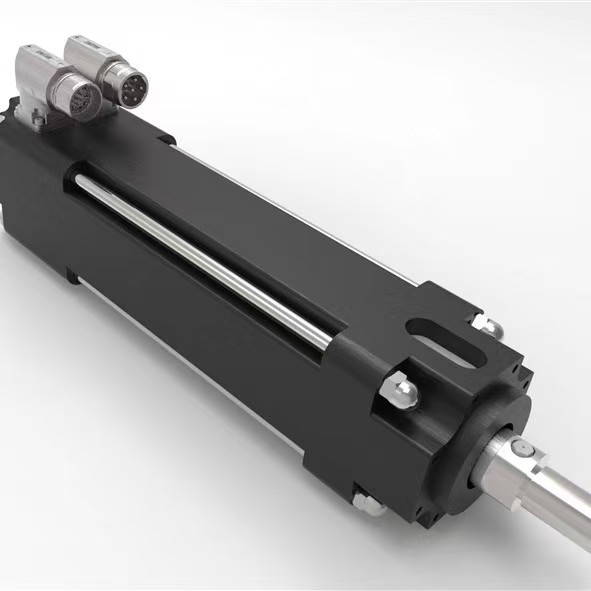

电缸作为将电能转化为直线运动的模块化装置，其内部结构设计直接决定了设备的性能与可靠性。其核心结构由伺服电机、传动组件、导向系统及传感器四大模块构成，通过精密配合实现高精度运动控制。
一、动力核心：伺服电机与减速机构
电缸的动力源通常采用伺服电机，其优势在于可实现转速、转矩及位置的闭环控制。电机输出轴通过联轴器与减速机构连接，常见减速形式包括行星齿轮减速机与蜗轮蜗杆减速机。例如，某型号电缸采用行星减速机，将电机转速降低至设计需求，同时提升输出扭矩，确保丝杠传动系统的稳定性。
二、传动系统：丝杠与螺母的精密配合
丝杠是电缸实现直线运动的关键部件，分为滚珠丝杠与梯形丝杠两类。滚珠丝杠通过钢球滚动减少摩擦，具有高效率、低磨损的特点，适用于高速、高频场景；梯形丝杠则以自锁性见长，但效率较低。以多级电缸为例，其内部采用嵌套式丝杠设计，通过多级传动实现长行程输出。例如，某多级电缸通过三级丝杠嵌套，将总行程扩展至2米，同时保持0.01mm的重复定位精度。
三、导向与支撑：防转装置与轴承配置
为确保螺母仅做直线运动，电缸内部设有防转装置，通常采用导向杆或滑块结构。例如，某型号电缸在螺母两侧安装直线导轨，通过滚珠轴承减少摩擦，同时防止螺母旋转。此外，轴承配置对电缸寿命影响显著，深沟球轴承用于承受径向载荷，角接触轴承则用于承受轴向载荷，二者组合可有效分散应力。
四、反馈与控制：传感器的精密监测
现代电缸普遍集成传感器系统，包括位置传感器与力传感器。位置传感器通过光栅尺或磁编码器实时反馈螺母位置，控制精度可达±0.005mm；力传感器则监测输出推力，确保负载在安全范围内。例如，在半导体制造设备中，电缸通过力传感器实现晶圆搬运的微力控制，避免损伤精密元件。
五、结构优化：多级电缸的嵌套设计
针对长行程需求，多级电缸采用嵌套式缸体设计，通过多级丝杠串联实现行程扩展。例如，某四级电缸通过四级丝杠嵌套，将总行程提升至3米，同时通过同步带或齿轮传动确保各级运动同步。此外，限位开关与缓冲装置的设计可防止电缸超程，提升安全性。
六、密封与防护：适应恶劣环境
电缸的密封设计直接影响其防护等级，常见方案包括橡胶密封圈与迷宫式密封。例如，某户外用电动缸采用IP66防护等级设计，通过双层密封圈与防尘罩阻止灰尘与液体侵入，确保在-20℃至60℃环境下稳定运行。
电缸的内部结构设计体现了机械工程与电子控制的深度融合，其模块化设计不仅提升了设备可靠性，更通过精密传动系统满足了工业自动化对高精度、高速度的需求。随着智能制造的发展，电缸结构将持续优化，为机器人、半导体设备等领域提供更强大的运动控制解决方案。
